Abaqus 2024版本的模塊更新
Abaqus 2024版本在不同的模塊中引入了幾個值得關注的特性和改進，增強了其進行結構和熱模擬的能力。這里對幾個關鍵更新做個介紹。
一、Abaqus/CAE
1、Python 3 的過渡
在Abaqus 2024版本中，更重要的更新是Abaqus Python和Abaqus/CAE過渡到了Python 3.10，與最新的開源社區標準保持一致。
這一更新有望帶來更簡化、更安全的腳本編程體驗。
關鍵要注意的是，這次過渡可能會帶來挑戰，尤其是考慮到現有的插件可能無法與Python 3.10無縫整合。
為了解決這個問題，建議用戶在過渡階段保持謹慎，并考慮對其腳本進行潛在的調整。
2、連續粒子元素的繪圖渲染樣式
用戶現在可以使用各種渲染樣式（如線框、隱藏、填充和著色）可視化元素粒子邊緣。
這些選項可以通過(視圖 > ODB 顯示選項)菜單來訪問。
這個增強功使用戶可以靈活地分配不同的渲染樣式，提供了改進的視覺體驗。
3、步驟相關的一般接觸
Abqus/CAE現已支持在任何分析步驟中的一般接觸定義，從而實現更復雜的接觸行為。
4、接觸質量縮放
Abaqus/CAE現已支持在Abaqus/Explicit中的接觸質量變化。
這一改進的優點在于減少了在 Abaqus/Explicit 中使用非默認懲罰剛度進行模擬所需的增量。
接觸質量綻放可以有選擇性地用于參與接觸定義的接觸表面或元素。
它的實施有助于通過調整與接觸表面相關的質量來減輕接觸懲罰剛度升高對 Abaqus/Explicit 分析中全局穩定時間增量的影響，從而提高模擬效率。

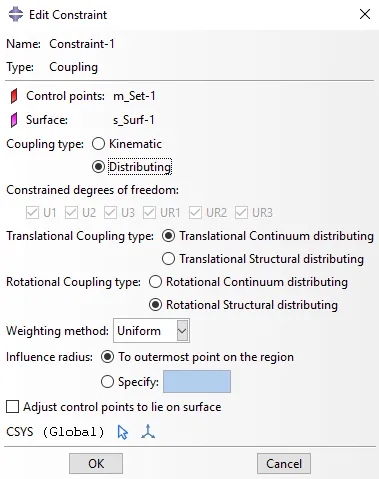

5、旋轉耦合
在離散緊固件中引入旋轉耦合類型和耦合約束以改進控制。
6、線性化接觸設計
激活 Abaqus/CAE 中的線性化接觸能力，以通過小滑動、無摩擦接觸解決靜態擾動步驟中的接觸狀態和接觸應力。
更快地解決某些類別的接觸問題。
二、Abaqus 2024版本分析
1、導入分析中關系約束的形成
在 Abaqus 分析之間傳輸結果時，Abaqus/Explicit 中導入分析期間關系約束形成的功能被證明非常有用。
現在，使用原始配置建立連接約束，確保主曲面和次曲面與原始分析保持不變的情況下的一致性。
這不僅簡化了在導入模型中建立初始平衡的步驟，也防止了新的約束關系在之前未約束的表面上節點的生成。
這樣的防止對于維持導入模型的一致性起到了關鍵的作用，特別是在處理在接觸狀態中的節點。
2、用于尺寸優化的伴隨敏感性分析
在直接穩態動力學分析中計算伴隨靈敏度的新能力，便于細分優化。
我們現在可以將受諧波激振激起穩態響應（直接解）的結構進行優化。
三、Abaqus 2024版本輸出
1、新的輸出變量
引入了新的輸出變量:
STIFN：局部法向剛度。
VN：復數表面法向運動
NSQ：實數表面法向運動的平方。
AVNSQ：面積加權的表面法向運動平方，亦即由周圍流體的聲阻抗標準化的聲功率。
FEXT：來自協同仿真或外部場定義的所有外部點載荷分量。
MEXT：來自協同仿真或外部溫度場定義所有外部點矩分量。
DISP_NORMAL_VAL：沿節點法向矢量優化位移的值。
