SOLIDWORKS 2020官方正版功能介紹
達索公司每年都會根據廣大客戶的需求，在自己的SOLIDWORKS正版軟件新版中進行大量更新，2020年也不例外，SOLIDWORKS 2020 版本增強和改進了很多新功能！下面就跟微辰三維一起來看看SolidWorks2020版的新功能有哪些？
零件與特征
SOLIDWORKS 2020增強了網格建模模式功能：
可以基于圖形網格幾何體或網格BREP幾何體創建模型并添加幾何特征，通過圖形區域的選擇分面、分面翅片和分面頂點，選擇識別一般的特征模型；同時可對BREP模型增加圓角、拔模、剪裁等操作，達到修改模型的操作；此外還可以通過模型比較操作，對比逆向工程掃描的模型與源CAD模型進行比較，顯示兩者幾何體不匹配的位置。
草圖繪制
SOLIDWORKS 2020在樣條曲線和2D草圖的任何其他草圖實體中應用扭轉連續性關系，對草圖實體應用等曲率和等效曲，使曲線之間在端點處更加光順連續。
結構系統
SOLIDWORKS 2020在結構系統上增強了構建和邊角剪裁功能：
擺脫以往通過3D草圖才能創建結構系統的創建方式并加強了創建模型的方式；可以通過點到點、點到面、面到面等方式進行構件的創建，并且可以通過鏡像、陣列等操作快速創建相同的結構布局。
大裝配審閱模式
在大型設計審閱模式下編輯裝配體，可以在有限的電腦資源下對大型裝配進行操作，除了舊版的功能之外，SOLIDWORKS 2020可以操作更多的編輯功能，如參考幾何圖形的配合、創建陣列等操作。
柔性零部件
SOLIDWORKS 2020可以將零件定義為柔性，以便通過裝配體幾何體來驅動柔性零部件的幾何體。
柔性零部件的自定義和配置特定屬性與零部件標稱狀態下的這些屬性相同，屬性顯示標稱狀態下的值，選擇使用剛性狀態下的質量屬性以將處于剛性狀態的零部件質量屬性應用到激活的柔性零部件，柔性零部件會在外部參考更改時動態更新。
程圖鏈尺寸
在工程圖中，通過鼠標操作可以快速將基準尺寸轉換為鏈尺寸。
以上就是SOLIDWORKS 2020部分新功能的介紹啦！不僅如此，相較于SolidWorks 2019及SolidWorks 2018等老版本，SOLIDWORKS 2020新版本對零件與特征模塊進行了大量優化和改進，這部分對于慣用SolidWorks軟件的設計工程師來說，是非常重要的一個改動部分，一起來看一下SolidWorks2020新增和優化了零件與特征的哪些功能吧！

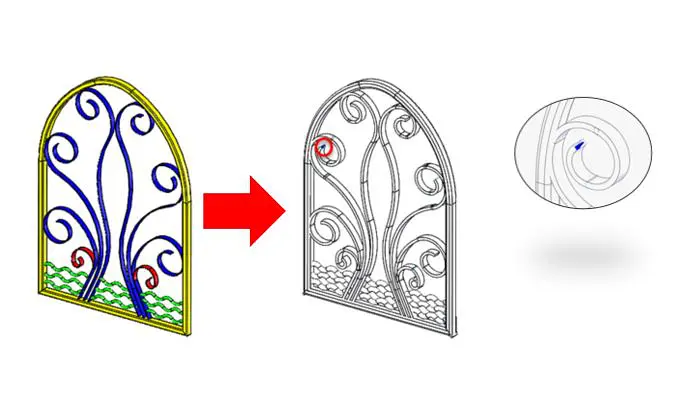

創建不帶故障的等距面曲
等距表面工具可以判別表面上無法等距的面并讓用戶創建不帶這些面的等距表面。當開始創建等距表面并遇到問題時，它會列舉出不包含在等距表面中的面，是由以下一種或多種原因，導致這些面創建失?。?/p>
- 它們的等距表面包括曲率半徑小于等距距離的區域。
- 它們自相交。
- 它們與附近的面發生沖突或干擾。
- 等距表面未連接，如：因為等距具有斷開的參考或基于多個零件的面。
在以前的老版本中，當無法為表面的一個或多個面創建等距時，等距表面工具將失敗，由于該工具無法識別導致故障的面，從而導致等距表面難以完成。

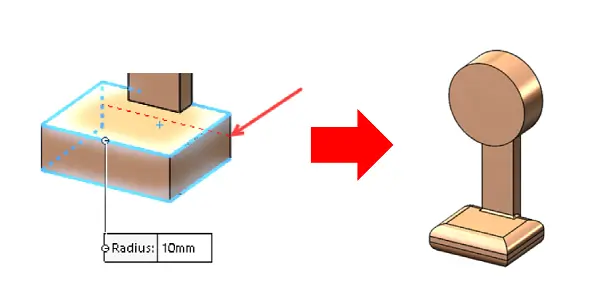

修復圓角和倒角的缺失窗口
在SOLIDWORKS 2020中，可以通過以下方式修復缺少邊線的圓角和倒角特征：- 編輯存在錯誤的圓角或倒角特征時，所有缺失參考都將顯示在PropertyManager 中要圓角的項目或要倒角化的項目框頂部。
- 右鍵單擊缺失的參考以縮放到其位置，修復個別或所有缺失的參考，或者清除缺少的參考列表。
- 為進行修復，當模型中缺失參考位置包含有效物理邊線、面或環時，軟件會嘗試重新附加缺少的參考。
- 如只修復缺失參考的子集，則會顯示修復的邊線數。

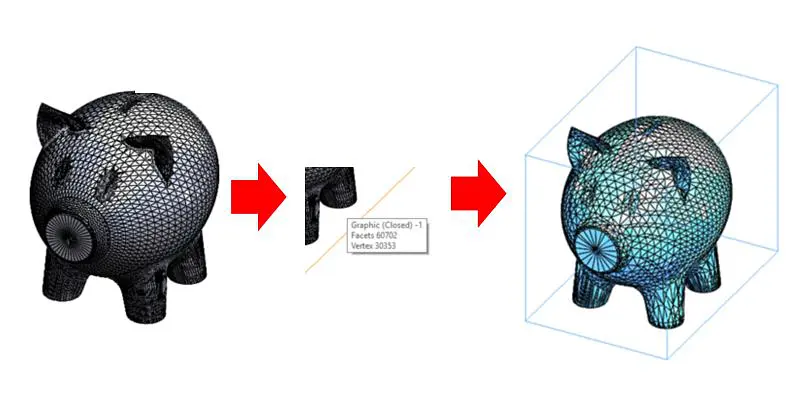

使用抽取網格工具
抽取網格工具可減少圖形網格實體中的分面計數。較小的分面計數使修改圖形網格實體更加容易。此外還可以定義原始網格偏差與結果網格偏差之間的最大誤差；可以減少整個實體或實體中一組分面的分面計數；如要選擇分面組，可以使用涂刷選擇分面工具或相切選擇分面工具。
更多特征支持

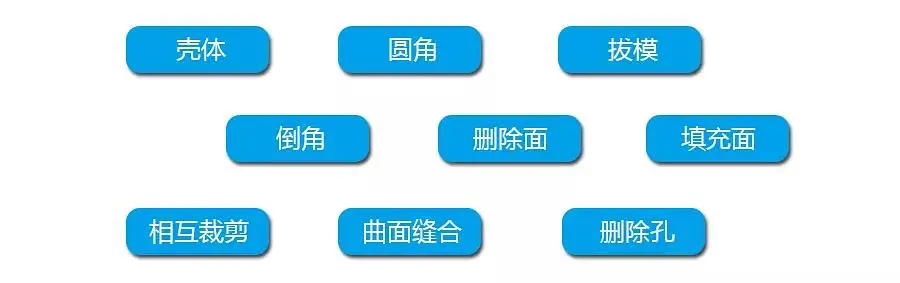

以下特征增加了對網格BREP實體的支持：

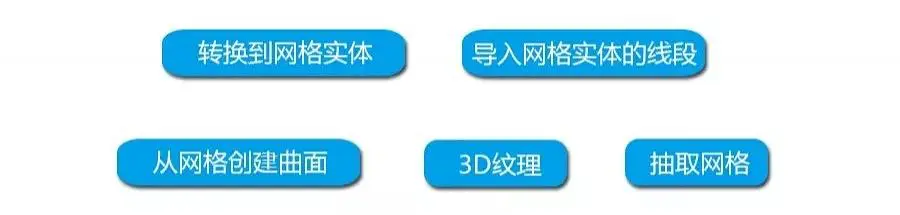

插入菜單包括網格特定工具的子菜單：
以上就是SOLIDWORKS 2020版本對零件與特征模塊的部分新功能介紹，以及SolidWorks2020版的所有新功能簡單介紹，希望對您有所幫助。
