SOLIDWORKS 2024新功能之Electrical篇

SOLIDWORKS 2024 Electrical篇目錄概覽


? 對齊零部件

? 更改多個導軌和線槽的長度

? 過濾輔助和附件零件

? 2D 機柜中的自動零件序號

? 移除制造商零件數據

? 重置未定義的宏變量

? 使用范圍縮短列表

? SOLIDWORKS Electrical Schematic 增強功能

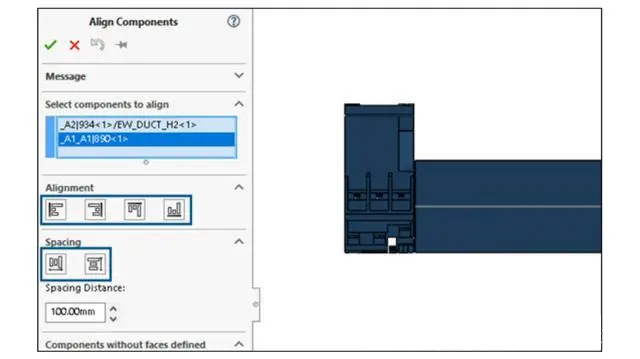

1、對齊零部件

在設計 3D 機柜布局時使用對齊零部件時,可以在圖形區域中預覽更改。

這大大減少了在 3D 機柜布局中對齊 SOLIDWORKS 零部件所需的工作量。

對齊零部件 PropertyManager 簡化并改進了工作流程。


SOLIDWORKS 2024-1.png


2、更改多個導軌和線槽的長度

您可以同時更改多個導軌和線槽的長度。在早期版本中,您只能更改單個導軌或線槽的長度。多重選擇導軌和線槽可以加速創建 3D 機柜的流程。

要更改多個導軌和線槽的長度:

在 SOLIDWORKS Electrical 3D 菜單中,單擊更改導軌或線槽長度。

轉至 PropertyManager 中的定義長度 > 選擇零部件下方,在圖形區域中選擇多個導軌和線槽。


SOLIDWORKS 2024-2.png

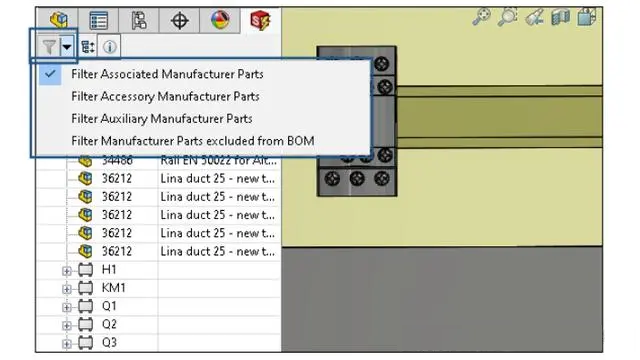

3、過濾輔助和附件零件

在 SOLIDWORKS Electrical 中,您可以根據所做的選擇過濾制造商零件。您可以過濾:

關聯制造商零件

附件制造商零件

輔助制造商零件

從 BOM 中排除的制造商零件

您可以使用 Electrical Manager 樹的過濾制造商零件中的列表來過濾各種類型的制造商零件。顯示/隱藏關聯設備已被此過濾器選項取代。

此功能也可在 SOLIDWORKS Electrical Schematic 的 2D 機柜布局中使用。


SOLIDWORKS 2024-3.png

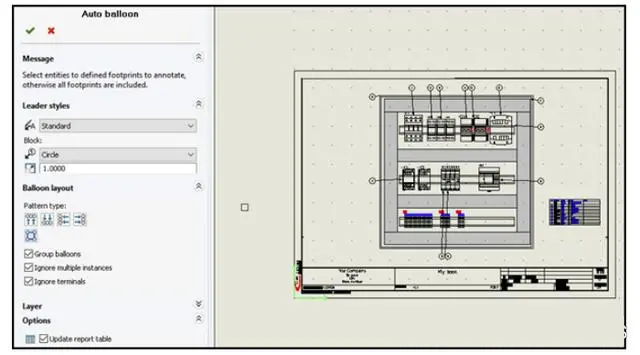

4、2D 機柜中的自動零件序號

可以在 SOLIDWORKS Electrical 2D 機柜布局工程圖中插入自動零件序號。


SOLIDWORKS 2024-4.png


在 2D 機柜中插入自動零件序號

①要在 2D 機柜中插入自動零件序號:

②單擊機柜布局 > 自動零件序號。

③選擇要在其中插入零件序號的工程圖視圖。

在 PropertyManager 中,指定選項并單擊。

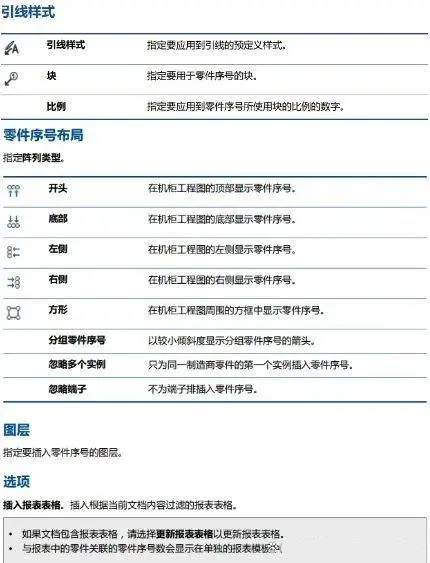

自動零件序號 PropertyManager

要打開該 PropertyManager:

單擊機柜布局 > 自動零件序號。


SOLIDWORKS 2024-5.png

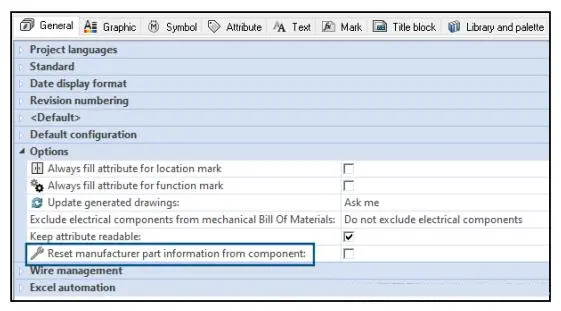

5、移除制造商零件數據

從零部件中刪除或替換零件時,您可以清除制造商零件信息。

要移除制造商零件數據,請單擊電氣項目 > 配置 > 項目。轉至電氣項目配置對話框的常規選項卡,在選項下選擇從設備重置制造商零件信息。刪除或替換為其他零件時,這會重置相關信息,如制造商數據、端子標注。

默認情況下,該選項會被清除。如果您清除此選項,即使在您刪除或替換后,零件仍會保留端子號。


SOLIDWORKS 2024-6.png

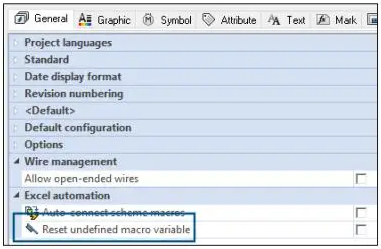

6、重置未定義的宏變量

借助 Excel 自動化,您可以自動重置未定義的宏變量。

要重置未定義的宏變量,請單擊 SOLIDWORKS Electrical > 配置 > 項目。轉至電氣項目配置對話框的常規選項卡,在 Excel 自動化下,選擇重置未定義的宏變量。選擇此選項時,%xxx% 變量不會保留在插入的宏中。它由以下項替換:空字符串、已移除的對象、關聯的默認對象(如函數或位置)


SOLIDWORKS 2024-7.png

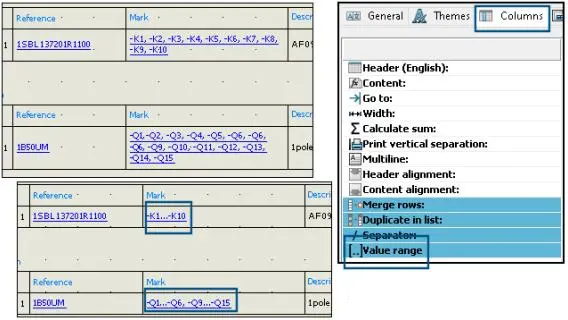

7、使用范圍縮短列表

在報告配置中,當您合并行時,軟件會將連續值作為合并行的范圍列出,而不是列出范圍中的每個單獨值。

在報告配置版本對話框的列下,選擇值范圍。要激活此選項,請選擇合并行。您可以同時為多列激活此選項。


SOLIDWORKS 2024-8.png


8、Electrical Schematic增強功能

SOLIDWORKS Electrical Schematic 改善了用戶體驗。

在工程圖中,您可以使用箭頭鍵移動實體。

項目圖紙的網格點大小會自動適應屏幕分辨率。

在原理圖項目中,當您將側面板設置為自動隱藏時,面板將保留自動隱藏設置。此行為增加了應用程序的可用性。




微辰三維作為SOLIDWORKS達索正版授權代理商,將持續為您提供SOLIDWORKS 2024新功能介紹,歡迎關注微辰三維,如果有任何關于SOLIDWORKS 2024的問題,也歡迎聯系我們詳詢。
