SOLIDWORKS基準面介紹
SOLIDWORKS是一款廣泛應用于機械設計領域的三維建模軟件,其中基準面是在建模過程中必不可少的要素。本文將介紹什么是SOLIDWORKS基準面,以及它在設計中的作用。
SOLIDWORKS基準面是指在設計過程中用來確定草圖繪制、特征創建的參考平面。
SOLIDWORKS基準面在設計中起著至關重要的作用。首先,它們提供了一個統一的參考框架,使得設計師可以在整個設計過程中保持一致性和準確性。其次,基準面可以用來定位和對齊其他零件或裝配體,確保它們之間的關系的準確性。此外,基準面還可以用于創建對稱零件、對稱特征等。

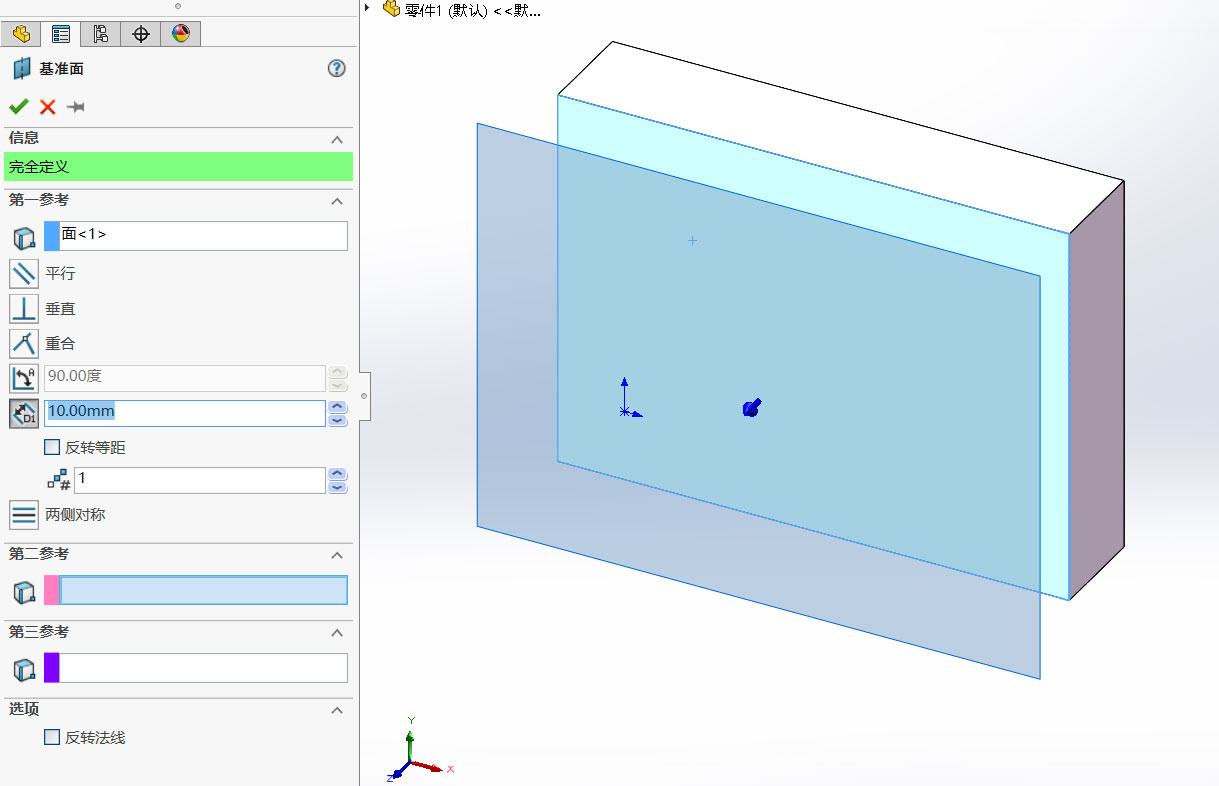

在SOLIDWORKS中,新建了零件或裝配體之后,模型設計樹中就已經存在了3個基準面:前視基準面、右視基準面、上視基準面,在設計過程中,需要使用在模型中找不到的基準面的時候,可以新建基準面。首先,選擇特征中的“參考幾何體”-“基準面” ,在 PropertyManager 中,為第一參考選擇一個實體,軟件會根據您選擇的對象生成最可能的基準面??梢栽诘谝粎⒖枷逻x擇平行、垂直等選項來修改基準面,然后,根據需要選擇第二參考和第三參考來定義基準面,基準面狀態必須是完全定義才能生成基準面,最后單擊“確定”即可。
除了基本的定位和參考功能,SOLIDWORKS基準面還可以用于實現高級的設計技術。例如,通過創建多個基準面并使用它們之間的關系,可以實現復雜的裝配體布局和動畫效果。此外,基準面還可以用于創建驅動裝配體的參數化設計,使得在改變基準面尺寸時,模型可以自動調整。這些高級應用可以提高設計的靈活性和效率。
總而言之,SOLIDWORKS基準面是設計中的關鍵元素,它提供了一個統一的參考框架,確保設計的一致性和準確性。通過選擇適當的基準面類型和進行準確的對齊,設計師可以有效地控制模型的幾何特征。掌握基準面的使用方法,可以提高設計效率,提高工程設計效率。
